概述

ZFB系列防閉塞裝置由振動電機和底座兩部分組成。由于底座緊固地安裝在料倉壁上，振動電機和底座由螺栓緊密地固定為一體。這樣就構成了單質點定向強迫振動系統。當防閉塞裝置開始工作時，振動電機的高速轉動。由于ZFB系列防閉塞裝置的周期性振動，便產生了對料倉壁的周期性高頻振動。使物料受交變速度和加速度的影響，處于不穩定狀態，同時，使物料與倉壁脫離接觸、消除物料與倉壁的摩擦。進而有效地消除料倉內物料間的相對穩定性，克服了物料的內摩擦力和聚集力，以使物料從料倉口順利排出。

特點

　　1、防閉塞裝置體積小、重量輕、高效節能、安裝簡單等特點。
　　2、ZFB系列防閉塞裝置是以振動電機為激振源的節能通用型產品。
　　3、能有效的紹消除內磨擦、潮解、帶電、成分偏析等原因?qū)е碌募軜颉⒋罟?、堵塞現象。

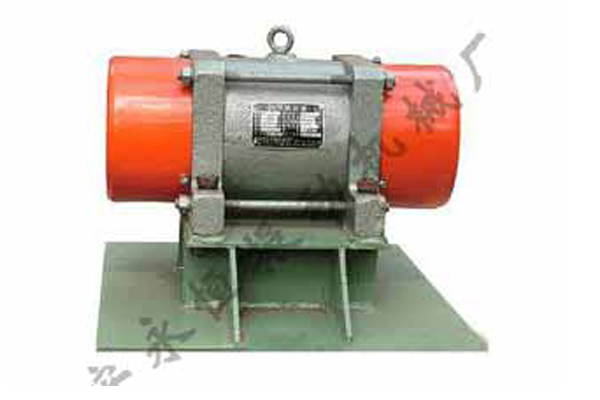

ZFB系列防閉塞裝置 :

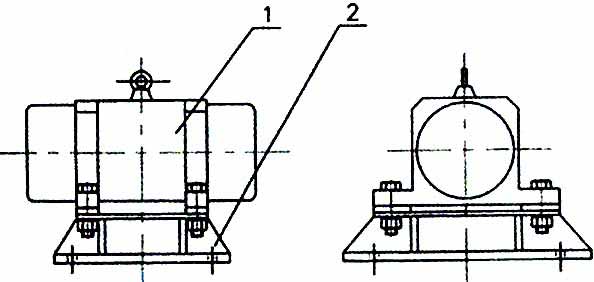

ZFB系列防閉塞裝置結構圖:

參數

ZFB系列防閉塞裝的性能參數

該產品執行標準參照J(rèn)B5330-91《振動三相異步電動機》。

型號	電  壓 （V）	功  率 （W）	適倉壁板厚	倉鉗部容量（T）	激振力kg	振  動 頻  率 （min-1）	振幅mm	外形尺寸（長*寬*高）	重量 （kg）
ZFB-3	380	0..09	2~3	0.5	100	3000	1.5	258*260*198	11
ZFB-4		0.18	3.2~4.5	1	200		1.5	320*326*265	28
ZFB-5		0.25	4.5~6	3	300		2	360*328*255	40
ZFB-6		0.37	6~8	10	500		2	370*460*310	60
ZFB-9		0.75	8~10	20	1000		4	427*460*374	90
ZFB-12		1.5	10~13	50	2000		4	470*482*420	196
ZFB-20		2.2	13~25	150	3000		5	535*520*432	220
ZFB-30		3.7	25~40	200	5000		5	553*610*453	280

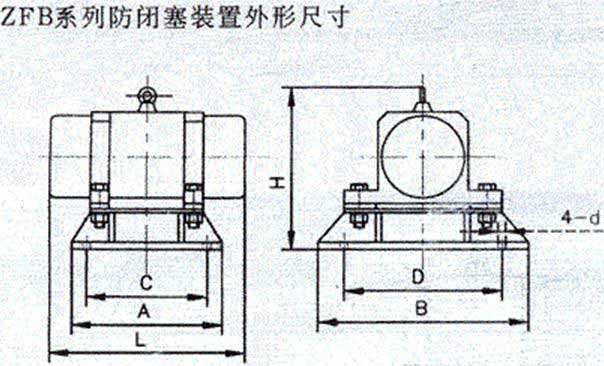

ZFB系列防閉塞裝外型尺寸

型號	ZFB-3	ZFB-4	ZFB-5	ZFB-6	ZFB-9	ZFB-12	ZFB-20	ZFB-30
L	258	320	360	370	440	470	535	553
A	239	253	280	298	419	423	470	495
B	260	326	328	460	462	482	520	610
H	198	265	255	310	374	420	432	453
C	199	213	240	248	369	363	410	435
D	220	286	288	410	412	422	460	550
Φ	10	12	14	16	20	22	34	34

用途

ZFB系列防閉塞裝置是保證穩定供料所必需的設備。主要是依靠高頻振動和沖擊力，使物從料倉口順利排出，因而廣泛用于冶金、食品、水泥、煤炭、化肥、糧食、鑄造、陶瓷、制藥、化工、建材、火電、磨料等行業中貯料倉的防閉塞之用。
