XJG型慣性共振式給料機
概述
慣性共振式給料機(振動布料機)是我廠引進國外技術，替代進口產品的機型，慣性共振式給料機(振動布料機)采用雙質體近共振原理，參照國內外各類給料機優點及用戶使用要求而研制的，給料機的主振系統采用了特制橡膠與金屬板粘合組合式主振彈簧，隔振系統采用了復合式彈簧。該機調速采用機械調速，但可根據用戶要求配備變頻調速器實現無級調速來改變振幅，以控制給料速度。
特點
慣性共振式給料機(振動布料機)激振器的偏心錘通過皮帶輪，由電動機帶動，具有防塵、防水、防爆等性能，該產品結構合理、節能、噪聲小、重量輕、壽命長，是一種理想給料設備。

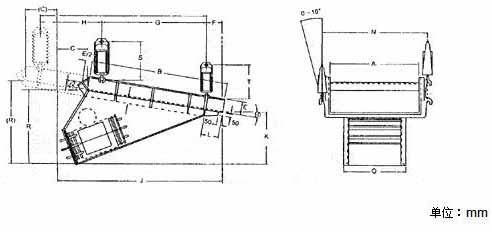

XJG型慣性共振式給料機外型與尺寸圖:

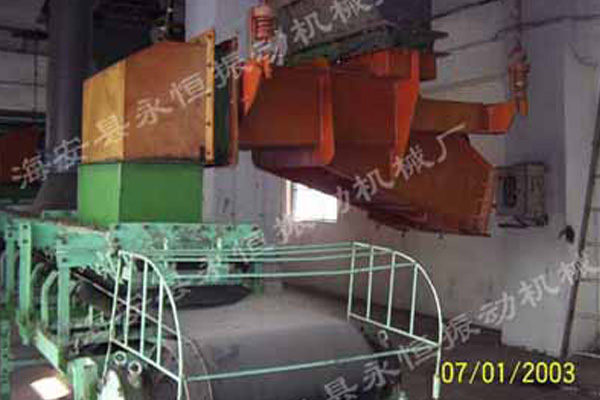

XJG型慣性共振式給料機案例展示

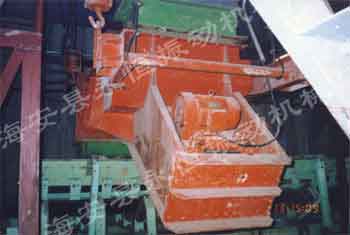

本圖片為鞍鋼新一號高爐工作現場慣性共振式給料機(振動布料機)

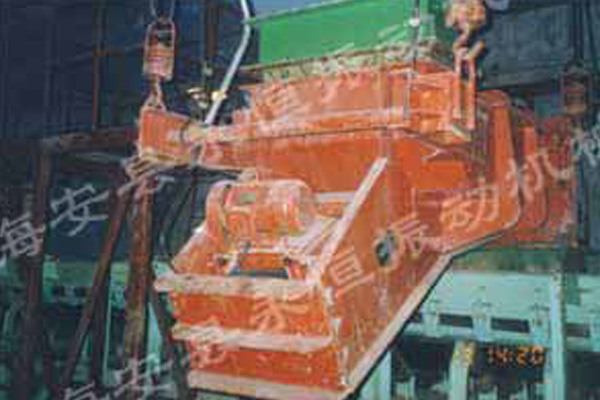

慣性共振式給料機(振動布料機)鞍鋼新一號工作現場
參數
XJG型慣性共振式給料機（振動布料機）——主要技術參數
| 型號 | 功率(KW) | 槽體尺寸 | 重量(Kg) | 槽體最大給料量 | |
| (寬×長)m/m | 煤(t/h) | 砂子(t/h) | |||
| XJC-50 | 3 | 500×760 | 750 | 100 | 150 |
| XJG-70 | 4 | 700×1220 | 1100 | 240 | 360 |
| XJG-90 | 4 | 900×1370 | 1400 | 320 | 480 |
| XJC-120 | 4 | 1200×1830 | 1650 | 560 | 840 |
| XJG-150 | 7.5 | 1500×2140 | 2100 | 960 | 1450 |
| XJG-180 | 11 | 1800×2440 | 2600 | 1200 | 1800 |
| XJC-200 | 15 | 2000×2745 | 3700 | 1520 | 2280 |
| XJG-240 | 18.5 | 2400×3360 | 4800 | 1920 | 2880 |
XJG型慣性共振式給料機（振動布料機）外型與尺寸
單位：mm
| 型號 | A | B | C | E | F | G | H | J | K | L | N | P | Q | R | S | T |
| XJC-50 | 500 | 760 | 130 | 130 | 87 | 648 | 119 | 775 | 320 | 95 | 590 | 40 | 400 | 455 | 460 | 160 |
| XJG-70 | 700 | 1220 | 150 | 180 | 165 | 1010 | 140 | 1295 | 450 | 150 | 875 | 95 | 510 | 660 | 610 | 190 |
| XJG-90 | 900 | 1370 | 200 | 200 | 233 | 1175 | 235 | 1340 | 440 | 180 | 1070 | 95 | 635 | 680 | 610 | 225 |
| XJC-120 | 1200 | 1830 | 260 | 200 | 276 | 1600 | 390 | 2065 | 585 | 200 | 1440 | 100 | 740 | 900 | 550 | 480 |
| XJG-150 | 1500 | 2140 | 420 | 200 | 210 | 1760 | 560 | 2520 | 745 | 230 | 1740 | 150 | 940 | 1120 | 635 | 555 |
| XJG-180 | 1800 | 2440 | 540 | 200 | 355 | 1875 | 710 | 2940 | 810 | 380 | 2050 | 150 | 1115 | 1230 | 845 | 845 |
| XJC-200 | 2000 | 2745 | 635 | 255 | 416 | 2100 | 820 | 3310 | 845 | 450 | 2270 | 180 | 1100 | 1320 | 845 | 845 |
| XJG-240 | 2400 | 3050 | 620 | 255 | 480 | 2350 | 790 | 3625 | 840 | 510 | 2670 | 200 | 1385 | 1370 | 845 | 845 |
說明：XJG系列與GZX系列標準相同。(本產品己用單位：鞍鋼新一號高爐，齊大山選礦廠，香港特區牛頭角采石場，山東揚子石化)
XJGf型慣性共振式給料機（振動布料機）主要技術參數
| 型號 | 功率(KW) | 槽體尺寸 (寬×長)m/m | 重量(Kg) | 槽體最大給料量 | |
| 煤(t/h) | 砂子(t/h) | ||||
| XJGF-70 | 3 | 700×1500 | 750 | 200 | 300 |
| XJGF-80 | 3 | 800×1500 | 950 | 350 | 470 |
| XJGF-100 | 4 | 1000×1750 | 1150 | 400 | 530 |
| XJGF-110 | 4 | 1000×1750 | 1250 | 500 | 660 |
XJGF型外型與尺寸
單位：mm
型號
L1
L2
L3
L4
L5
H1
H2
H3
B1
B2
B3
XJGF-70
2510
1500
760
1100
2570
1185
300
550
1200
700
720
XJGF-80
2550
1500
500
1200
2775
1238
300
550
1250
800
720
XJGF-100
2650
1750
500
1240
2845
1280
300
550
1400
1000
720
XJGF-110
2760
1750
550
1600
2905
1308
300
550
1482
1100
720
用途
慣性共振式給料機廣泛用于礦山、冶金、煤炭、建材、輕工、化工、電力、糧食等各行各業中，用以把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。例如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等。
