當前所在的位置:海安永恒振動機械有限公司 >> 產品中心 >> 振動篩 >> ZSG高效重型振動篩

ZSG高效重型振動篩

概述

ZSG系列高效重型振動篩由激振裝置、篩箱、防塵罩、落科斗、減振裝置、底座等部分組成。工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下．篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。

特點

　　篩面傾斜安裝，與其它同類型產品相比重型振動篩-ZSG系列高效重型振動篩具有下列特點：

　　1、體積小，篩分能力大；
　　2、重量輕，便于安裝及工藝布置；
　　3、能耗少，可節約大量能源；
　　4、價格低，備件量極少；
　　5、結構簡單，造型美觀；
　　6、篩網由小塊拼裝，且更換極為簡便。

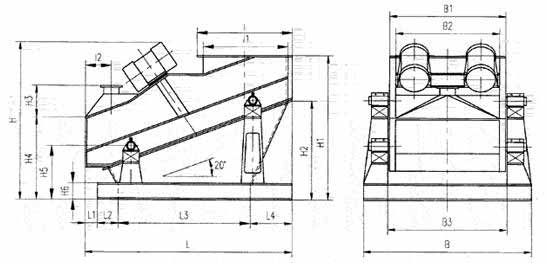

ZSG系列高效重型振動篩結構圖：

ZSG系列高效重型振動篩結構圖

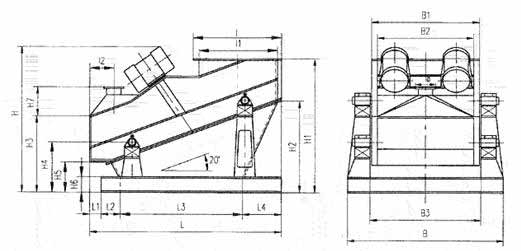

ZSG系列高效重型振動篩

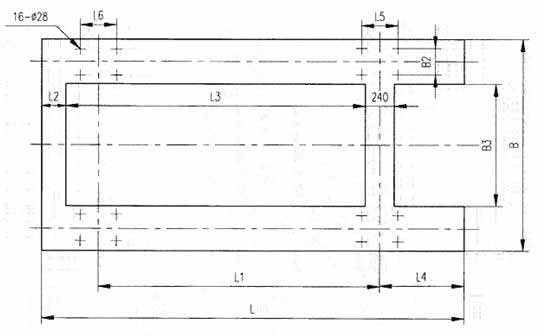

ZSG系列高效重型振動篩尺寸圖

參數

型號	最大給料粒度 mm	處理量 t/h	配用電機 型號	額定電壓 V	額定功率 kW	振動次數 次/分	雙振幅 mm	最大激振力 kN	有效篩面面積 m2	篩孔尺寸 mm	總重量 kg
型號	最大給料粒度 mm	處理量 t/h	配用電機 型號	額定電壓 V	額定功率 kW	振動次數 次/分	雙振幅 mm	最大激振力 kN	有效篩面面積 m2	篩孔尺寸 mm	單層	雙層
ZSG-10×20	≤250	10-200	YZS-30/6	380	2.4×2	960	8-12	3200×2	2	3-50	2300	2500
ZSG-10×30	≤350	15-250	YZS-30/6	380	2.4×2	960	8-12	3200×2	3	3-150	3300	3600
ZSG-15×30	≤400	20-350	YZS-50/6	380	3.2×2	960	8-12	3200×2	4.5	3-200	5100	5500
ZSG-15×40	≤400	25-400	YZS-50/6	380	3.2×2	960	6-10	3200×2	6	3-200	6800	7300
ZSG-15×50	≤400	30-500	YZS-75/6	380	5.5×2	960	6-10	3200×2	7.5	3-200	8450	9100
ZSG-20×50	≤400	50-500	YZS-75/6	380	5.5×2	960	6-10	3200×2	10	3-200	11100	12000
ZSG-20×60	≤400	60-600	YZS-100/6	380	7.5×2	720	10-15	3200×2	12	3-200	13800	14900
ZSG-20×70	≤400	65-600	YZS-100/6	380	7.5×2	720	8-12	3200×2	14	3-200	17500	19800
ZSG-20×80	≤400	65-600	YZS-100/6	380	7.5×2	720	6-12	3200×2	16	3-200	21820	23400

型號	ZSGB-10*20	ZSGB-10*30	ZSGB-15*30	ZSG-15*40	ZSG-15*50	ZSGB-20*50	ZSG-20*60	ZSGB-20*70	ZSG-20*18
L	2000	3000	3000	4000	500	5000	6000	7000	8000
L1	119	156	156	225	225	225	225	225	225
L2	200	240	240	240	240	240	240	240	240
L3	1278	1991	1991	2714	3502	3502	4292	5082	5872
L4	403	613	613	823	1033	1033	1243	1453	1663
B	1620	1620	2120	2120	2120	2620	2620	2620	2620
B1	1120	1120	1620	1620	1620	2120	2120	2120	2120
B2	1000	1000	1500	1500	1500	2000	2000	2000	2000
B3	1000	1000	1500	1500	1500	2000	2000	2000	2000
H	1584	2019	2019	2422	2465	2465	2610	2968	3493
H1	1384	1769	1769	2172	2537	2537	2932	3295	3659
H2	948	1262	1262	1626	1990	1990	2353	2717	3081
H3	300	350	350	450	450	450	450	450	450
H4	789	860	860	900	900	931	931	931	931
H5	400	434	434	474	747	505	505	505	505
H6	150	200	200	200	200	200	200	200	200
I	920	1120	1120	1320	1320	1320	1320	1320	1320
I1	800	1000	1000	1200	1200	1200	1200	1200	1200
I2	250	350	350	450	500	500	500	500	500
Φ	300	300	350	350	400	400	400	400	400

型號	ZSG-10*20		ZSG-10*30		ZSG-15*30		ZSG-15*40		ZSG-15*50		ZSG-20*50		ZSG-20*60		ZSG-20*70		ZSG-20*80
型號	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層
L	1881	1650	2844	2520	2844	2520	2775	3520	4775	4520	4775	4520	5775	5520	6775	6520	7775	7520
L1	1411	1250	2025	1770	2025	1770	2526	2121	3526	3121	3526	3121	4526	4121	5056	4651	6056	5651
L2	200	200	240	240	240	240	240	240	240	240	240	240	240	240	240	240	240	240
L3	1278	1047	1991	1667	1991	1667	2712	2457	3502	3247	3502	3247	4292	4037	5082	5827	5872	4617
L4	350	350	530	530	530	530	999	999	999	999	999	999	999	999	1469	1469	1469	1469
L5	300	300	150	450	450	450	500	500	500	500	500	500	600	600	600	700	700	700
L6	300	300	350	250	350	350	350	350	350	350	350	350	350	350	350	350	350	350
B	1620	1620	1620	1620	2120	2120	2120	2120	2120	2120	2620	2620	2620	2620	2620	2620	2620	2620
B1	1370	1370	1370	1370	1870	1870	1870	1870	1870	1870	2370	2370	2370	2370	2370	2370	2370	2370
B2	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215
B3	1000	1000	1000	1000	1500	1500	1500	1500	1500	1500	2000	2000	2000	2000	2000	2000	2000	2000

用途

　　重型振動篩-ZSG系列高效重型振動篩敞開型(ZSG—口×口)為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。
